三排圓柱滾子組合轉盤軸承

類別：轉盤軸承

發布日期：2021-08-11 17:21:23

瀏覽次數：24886次

產品特點：三排圓柱滾子組合轉盤軸承回轉支承具有三個座圈，上，下，徑向滾道是分開的，因此，每排滾子可以分別承受軸向和徑向載荷。它是四種產品中承載能力較大的一種，適用于需要較大負載的重型機械。

咨詢熱線：150-3630-3608 在線訂購

產品型號產品描述

外齒式三排圓柱滾子組合轉盤軸承型號參數

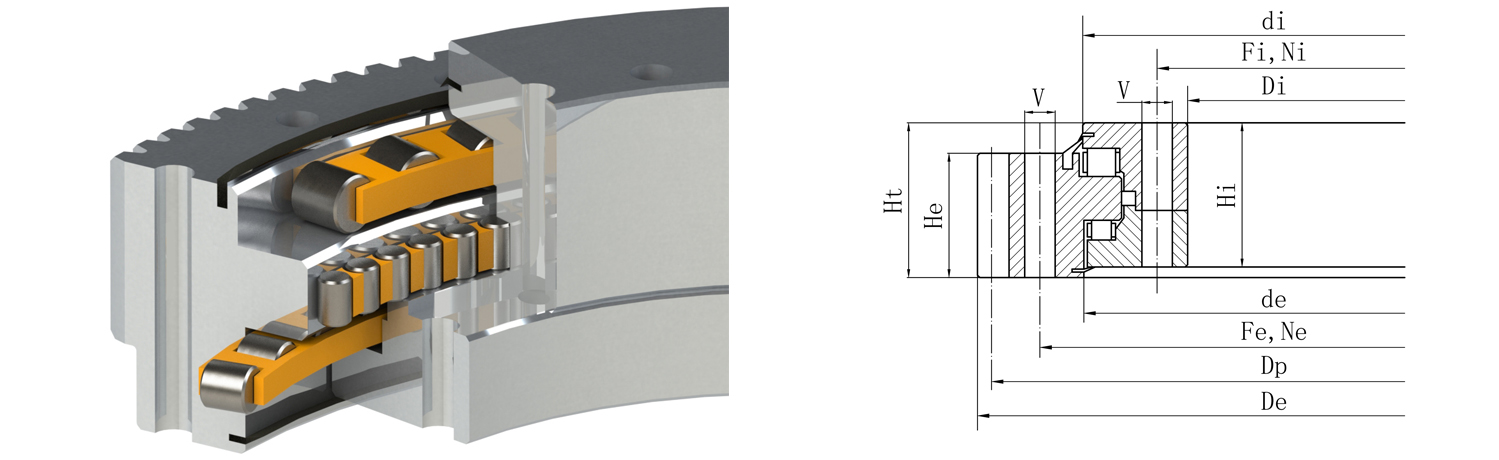

外齒式三排圓柱滾子轉盤軸承

型號	外形尺寸							安裝尺寸						齒參數				載荷	重量
	De	de	di	Di	He	Hi	Ht	Fe	Ne	V	Fi	Ni	V	m	z	Dp	x·m
	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[-]		[mm]	[-]		[mm]	[-]	[mm]	[mm]	[kN]	[kg]
3R25-E-0500	665	526	537	366	116	138	148	598	24	18	402	24	18	5	130	650	5	2750	224
3R25-E-0560	725	586	597	426	116	138	148	658	24	18	462	24	18	5	142	710	5	3080	240
3R25-E-0630	808	593	604	496	116	138	148	728	28	18	532	28	18	8	98	784	8	3450	270
3R25-E-0710	888	673	684	576	116	138	148	808	28	18	612	28	18	8	108	864	8	3880	300
3R30-E-0800	1008	830	841	636	142	172	182	920	36	22	680	36	22	8	123	984	8	5490	500
3R30-E-0900	1104	930	941	736	142	172	182	1020	36	22	780	36	22	8	135	1080	8	6190	600
3R30-E-1000	1220	1030	1041	836	142	172	182	1120	40	22	880	40	22	10	119	1190	10	6890	680
3R30-E-1120	1340	1150	1161	956	142	172	182	1240	40	22	1000	40	22	10	131	1310	10	7680	820
3R40-E-1250	1512	1200	1210	1055	170	210	220	1393	45	26	1107	45	26	14	105	1470	14	11100	1200
3R40-E-1400	1666	1350	1360	1205	170	210	220	1543	45	26	1257	45	26	14	116	1624	14	12400	1300
3R40-E-1600	1872	1550	1560	1405	170	210	220	1743	48	26	1457	48	26	16	114	1824	16	14200	1520
3R40-E-1800	2072	1840	1850	1605	170	210	220	1943	48	26	1657	48	26	14	145	2030	14	15900	1750
3R45-E-2000	2304	1945	1967	1779	177	219	231	2155	60	33	1845	60	33	18	125	2250	18	20500	2400
3R45-E-2240	2556	2185	2207	2019	177	219	231	2395	60	33	2085	60	33	18	139	2502	18	23100	2700
3R45-E-2500	2820	2445	2467	2279	177	219	231	2655	72	33	2345	72	33	20	138	2760	20	25800	3000

內齒式三排圓柱滾子組合轉盤軸承參數

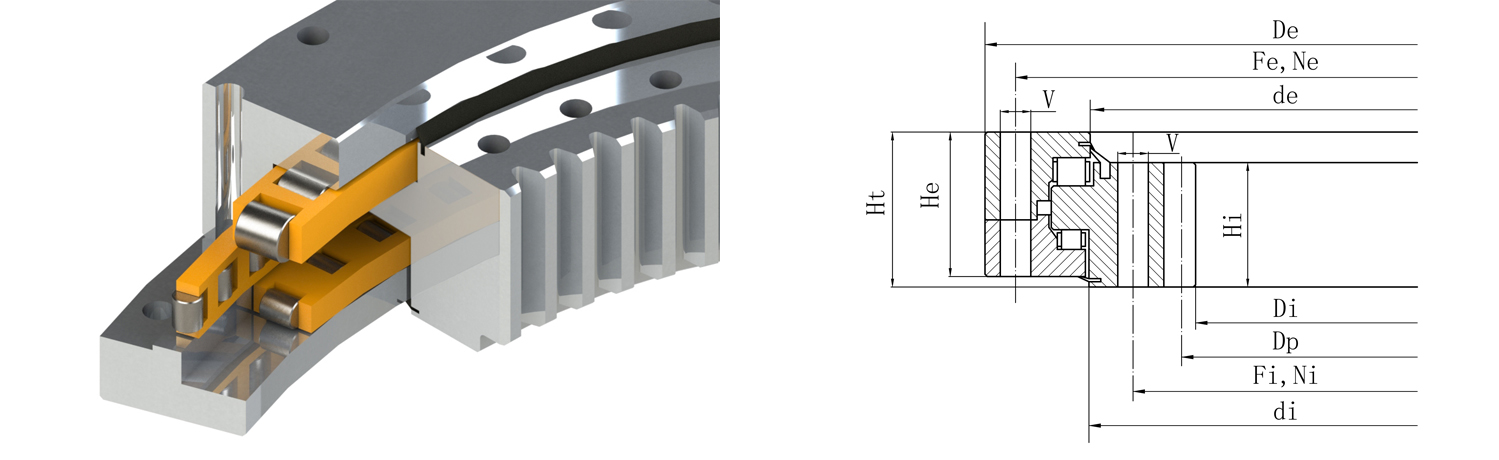

內齒式三排圓柱滾子轉盤軸承

型號	外形尺寸							安裝尺寸						齒參數				載荷	重量
	De	de	di	Di	He	Hi	Ht	Fe	Ne	V	Fi	Ni	V	m	z	Dp	x·m
	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[-]		[mm]	[-]		[mm]	[-]	[mm]	[mm]	[kN]	[kg]
3R25-I-0500	634	526	537	335	138	116	148	598	24	18	402	24	18	5	68	340	5	2750	224
3R25-I-0560	694	586	597	395	138	116	148	658	24	18	462	24	18	5	80	400	5	3080	240
3R25-I-0630	764	656	667	456	138	116	148	728	28	18	532	28	18	6	77	462	6	3450	270
3R25-I-0710	844	736	747	534	138	116	148	808	28	18	612	28	18	6	90	540	6	3880	300
3R30-I-0800	964	759	770	590	172	142	182	920	36	22	680	36	22	10	60	600	10	5490	500
3R30-I-0900	1064	930	941	688	172	142	182	1020	36	22	780	36	22	8	87	696	8	6190	600
3R30-I-1000	1164	1030	1041	780	172	142	182	1120	40	22	880	40	22	10	79	790	10	6890	680
3R30-I-1120	1284	1150	1161	900	172	142	182	1240	40	22	1000	40	22	10	91	910	10	7680	820
3R40-I-1250	1445	1200	1210	980	210	170	220	1393	45	26	1107	45	26	14	71	994	14	11100	1200
3R40-I-1400	1595	1350	1360	1134	210	170	220	1543	45	26	1257	45	26	14	80	1150	14	12400	1300
3R40-I-1600	1795	1550	1560	1328	210	170	220	1743	48	26	1457	48	26	16	84	1344	16	14200	1520
3R40-I-1800	1995	1750	1760	1520	210	170	220	1943	48	26	1657	48	26	16	96	1536	16	15900	1750
3R45-I-2000	2221	1945	1967	1692	219	177	231	2155	60	33	1845	60	33	18	95	1710	18	20500	2400
3R45-I-2240	2461	2273	2295	1920	219	177	231	2395	60	33	2085	60	33	16	121	1936	16	23100	2700
3R45-I-2500	2721	2533	2555	2178	219	177	231	2655	72	33	2345	72	33	18	122	2196	18	25800	3000

無齒式三排圓柱滾子轉盤軸承型號參數

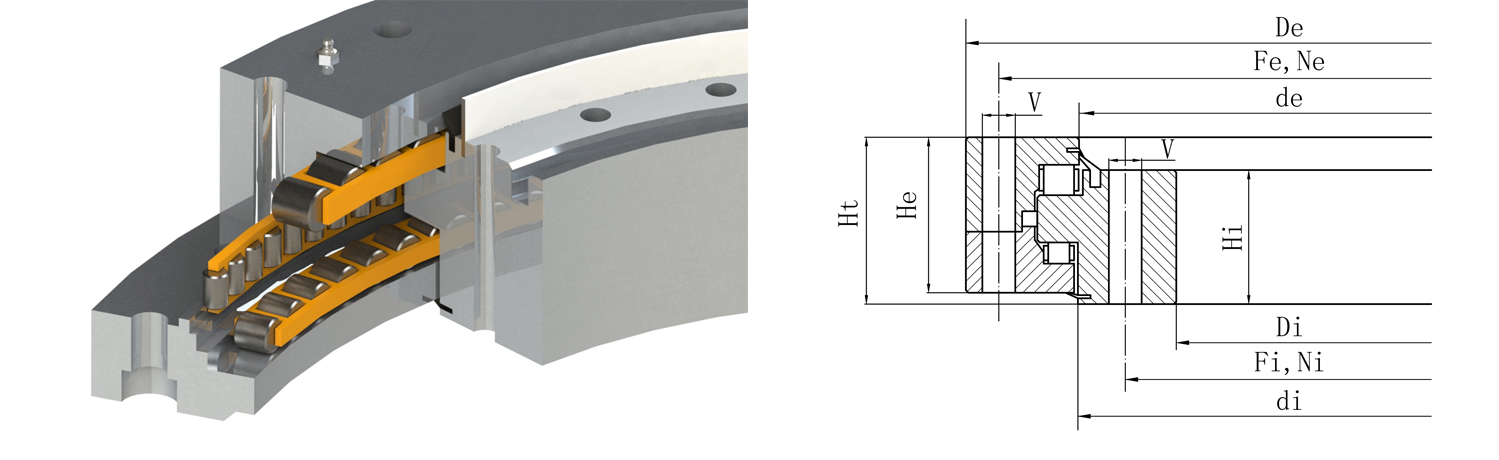

無齒式三排圓柱滾子轉盤軸承

型號	外形尺寸							安裝尺寸						載荷	重量
	De	de	di	Di	He	Hi	Ht	Fe	Ne	V	Fi	Ni	V
	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[-]		[mm]	[-]		[kN]	[kg]
3R25-U-0500	634	526	537	366	138	116	148	598	24	18	402	24	18	2750	224
3R25-U-0560	694	586	597	426	138	116	148	658	24	18	462	24	18	3080	240
3R25-U-0630	764	656	667	496	138	116	148	728	28	18	532	28	18	3450	270
3R25-U-0710	844	736	747	576	138	116	148	808	28	18	612	28	18	3880	300
3R30-U-0800	964	830	841	636	172	142	182	920	36	22	680	36	22	5490	500
3R30-U-0900	1064	930	941	736	172	142	182	1020	36	22	780	36	22	6190	600
3R30-U-1000	1164	1030	1041	836	172	142	182	1120	40	22	880	40	22	6890	680
3R30-U-1120	1284	1150	1161	956	172	142	182	1240	40	22	1000	40	22	7680	820
3R30-U-1250	1445	1290	1300	1055	210	170	220	1393	45	26	1107	45	26	11100	1200
3R40-U-1400	1595	1440	1450	1205	210	170	220	1543	45	26	1257	45	26	12400	1300
3R40-U-1600	1795	1640	1650	1405	210	170	220	1743	48	26	1457	48	26	14200	1520
3R40-U-1800	1995	1840	1850	1605	210	170	220	1943	48	26	1657	48	26	15900	1750
3R45-U-2000	2195	2041	2055	1816	137	117	150	2127	60	33	1885	60	33	16900	1120
3R45-U-2240	2461	2273	2295	2019	219	177	231	2395	60	33	2085	60	33	23100	2700
3R45-U-2500	2721	2533	2555	2279	219	177	231	2655	72	33	2345	72	33	25800	3000

　　三排圓柱滾子組合轉盤軸承是一種承載能力高的軸承，主要用于負載大的場合。該回轉支承具有三個座圈，上，下，徑向滾道是分開的，因此，每排滾子可以分別承受軸向和徑向載荷，它是四種產品中承載能力較大的一種。在這種轉盤軸承中，軸向力和傾斜扭矩由上下兩排水平滾子承受；徑向力由垂直布置的第三排滾子承受。它廣泛應用于中大型起重機和挖掘機等工程機械，建筑機械、冶金、港口起重設備、船舶起重機等負載較大的設備也廣泛使用三排圓柱滾子組合轉盤軸承。

　　三排圓柱滾子組合轉盤軸承同時承受軸向載荷、傾覆力矩和徑向載荷。與交叉圓柱滾子轉盤軸承相比，每個滾子的載荷減少，與雙排異徑球轉盤軸承相比，從點接觸到線接觸，降低了接觸應力。因此，在相同的形狀和尺寸條件下，其承載能力更大，。該結構的軸向載荷和徑向載荷分別由不同的滾子承受，其中軸向載荷和傾覆力矩由軸水平放置的兩組滾子承受，徑向載荷由軸垂直放置的一組滾子承受。
　　三排圓柱滾子組合轉盤軸承結構
　　三排圓柱滾子組合轉盤軸承主要由內圈、外圈、三排滾輪、保持架(隔離塊)、密封裝置等部件組成。分別分為三個座圈上下和徑向滾道，使每排滾柱的負荷能夠準確，可同時承受各種負荷，軸和徑向尺寸較大，但是軸承的相對直徑大大減小，這具有使結構緊湊的特性，具有高承載能力，各種載荷分別由不同滾道和滾子組承受，所以在同等受力條件下，其軸承直徑可大大縮小，使主機更為緊湊。這類回轉支承主要用于起重設備、吊裝機械、采礦設備及材料運輸、海上作業和通用工程機械等領域，同時也特別適用于需要較大負載的重型機械，例如斗輪挖掘機，輪式起重機，輪船起重機，港口起重機，鋼水移動平臺和大噸位卡車起重機。

　　產品的潤滑與維護
　　潤滑：一般情況下，LDB生產的回轉支承出廠時滾道內將填充二號鋰基潤滑脂，將根據特殊工況和客戶需求進行調整更換。回轉支承使用時滾道應定期加注潤滑脂，一般球類結構回轉支承每運轉100小時加注一次，滾柱類結構回轉支承每50小時加注一次，特殊工況條件如：熱帶、濕度大、粉塵多、溫度變化大及連續工作時，應縮短潤滑周期。機器長期停運前后也必須加足新的潤滑油脂。每次潤滑必須將滾道內注滿潤滑脂，直至從密封處滲出止。加注潤滑油脂時，要慢慢轉動回轉支承，使潤滑脂填充均勻。
　　維護：
　　1.齒面應經常清除雜物，并涂以相應的潤滑脂，用戶也可根據具體的要求自行選擇潤滑脂；
　　2.回轉支承初次運轉100小時后，應檢查螺栓的預緊力。以后每運轉500小時檢查一次，必須保持足夠的預緊力；
　　3.使用中請注意回轉支承的運轉情況，如發現噪聲、沖擊、電流、功率突然增大，應立即停機檢查，排除故障，必要時需拆檢；
　　4.使用中禁止用水直接沖刷回轉支承，以防水進入滾道內；
　　5.嚴防較硬的異物接近或進入齒嚙合區；
　　6.經常查看密封的完好情況，如果發現密封條破損應及時更換。如發現脫落應及時復位。
